Fabriek voorsien koaksiale kabel 50ohm LSR300 vir kommunikasie

Tegniese spesifikasie

Naam van kabel

LSR300 Radio Frekwensie Kabel met Skuim Polietileen Dielektriese

Tipe van kabel

LSR300

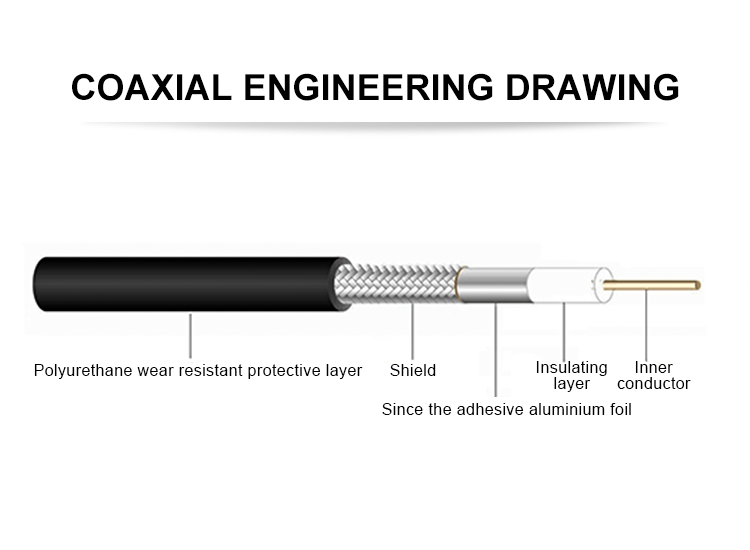

1. Grootte van produk

NE.

Item

S struktuur

Materiaal

Kleur

1

Binnelelektrode

1.78±0.02mm

Blote koper

Geel

2

Isolasie

4.83±0.20mm

Foam PE

Wit

3

Folia

5.00±0.20mm

Aluminiumfolie

Sylwer Grijs

4

Draadvlecht

128*0.12mm

Geverfde koper

Sylwer Grijs

5

Jas

7.60±0.20mm

PVC

Swart

6

Maak

LSR 200

2. Elektriese fisiese en eienskappe van produk

Item

Eenheid

Waarde

Kapasiteit

pF/m

79±3

Impedansie

o

50±2

Geswindheidsverhouding

%

87

Gebuigstraal min.

mm

50

Maksimum spanning

VMS

1500

Maksimum frekwensie

MHz

3000

Temperatuurskeid

℃

-20 ~ +80

Wekonstante by 20℃ (Max. )

220MHz

dB⁄100m

9.6

450MHz

dB⁄100m

13.8

900MHz

dB⁄100m

19.9

1500MHz

dB⁄100m

26.0

1800MHz

dB⁄100m

28.7

2000MHz

dB⁄100m

30.3

2500MHz

dB⁄100m

34.2

3000MHz

dB⁄100m

37.7
